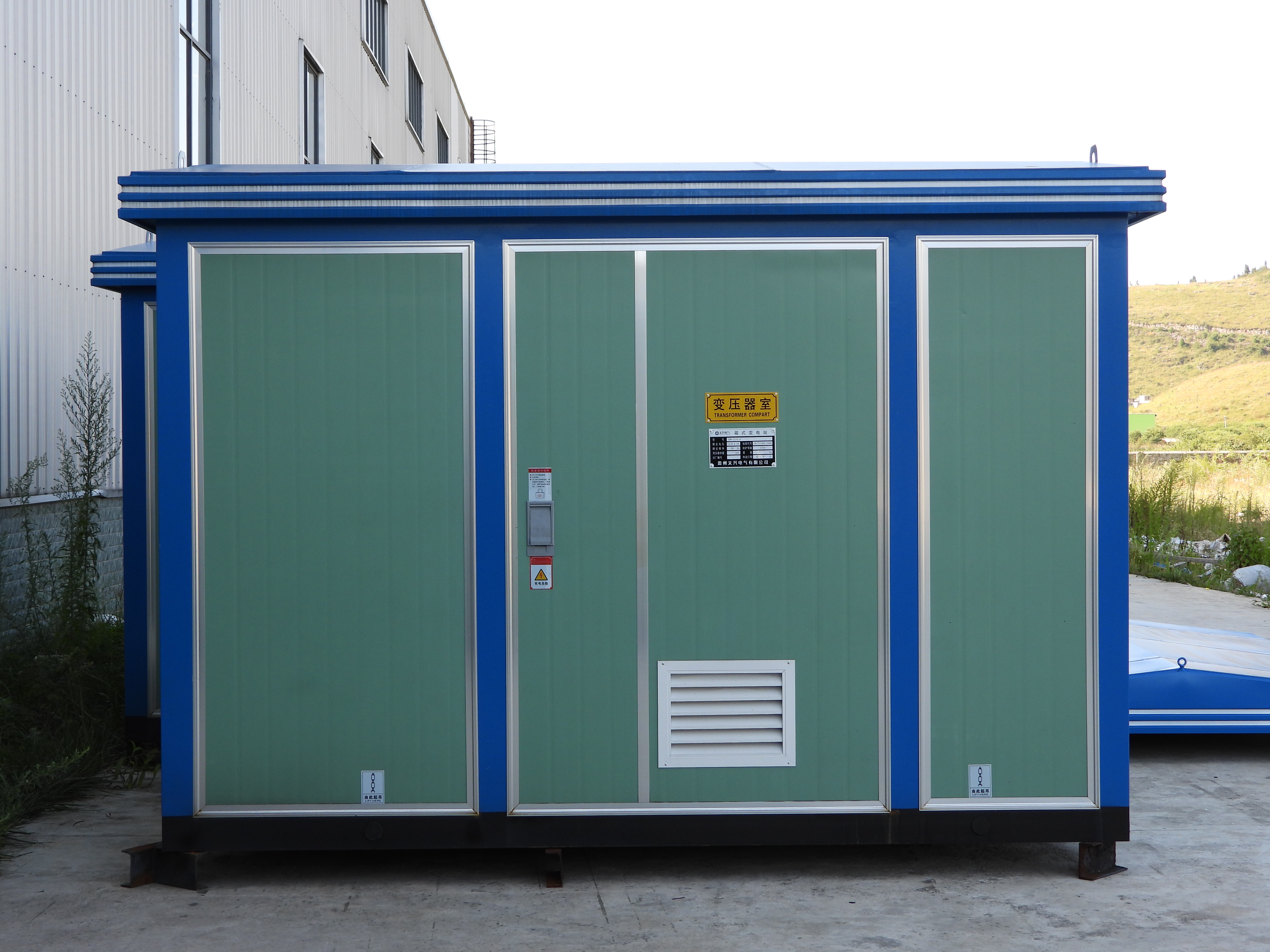

10KVX箱變（箱式變電站）型號貴州廠家 檢驗標準

工藝流程和技能要求及標準

1）配電室的門窗、墻面、裝飾棚均應修整，地面應平整。
2）根型鋼設備堅固可靠，合格。
2。設備開箱檢驗
設備開放應包括電廠材料公司、電廠業主、施工監理、制造商和電氣專業人員。
1）設備種類、數量符合規劃圖紙要求。
2）設備完好，附件、備件齊全、完好。
3）技術資料齊全。
三。加工制造設備用墊鐵和輥
1）墊鐵由0.5mm～2mm厚的鐵皮制成。
2）墊鐵尺寸約為40mmx50mm，數量應滿足施工要求。
3）準備好壓路機和專用液壓手推車。
4）準備8根1500mm長的50鋼管。
4。檢查運輸路線并確定適當?shù)牡跹b計劃
1）運輸應平穩無障礙。
2）吊口應滿足機柜尺寸要求。
5。配電室準備工作
1）清潔配電室地板
底型鋼上不得有焊渣、水泥等雜質，防止柜體設備損壞。
2）根據圖紙，用墨線畫出各柜的水平線和斷線。
內閣的最后一行應該一起打印出來。
墨線清晰，沒有重復。用30m鋼卷尺與圖紙要求核對。

（2）開關柜的裝運和吊裝
1。開關柜運至現場后，按設備順序吊至配電室。
1）車輛在運輸過程中應控制平穩，車輛密封牢固牢固，設備不受損壞。
2）起重由吊車工協調，統一指揮。
2。當轉轍機與轉轍機柜合攏時，應將轉轍機柜移開并放置在不妨礙施工的方向。
1）有專用運輸手推車移動開關的車輛。
2）開關車組裝就位，用塑料布覆蓋保護。
三。使用專用拖車或滾輪將開關柜移動到設備位置。
開關柜布置順序應符合圖紙要求。
（3）開關柜找正固定
1。用小滾筒和撬棍移動開關柜端部列表的第一個板，使柜邊緣與墨線完全重合。然后用線墜測量柜子的直線度。不符合標準要求時，用墊鐵調整柜底四角。滿足要求后，根據配電柜底孔之間的距離，將柜體與基礎鋼焊接固定。
1）柜體直線度小于1.5/1000h，柜體高度h。
2）柜底螺栓固定或焊接，但焊縫長度控制在30mm，柜底各焊接4-6點，并做防腐處理。
2。使用上面提到的相同方法來更正此列的結束文件柜，但首先這不是一個健壯性問題。拉動第一個和最后一個櫥柜前面的上中櫥柜。將柜子與柜子之間的距離定在4-5cm左右，以線為基準，將柜子成排拉直。
1）繩索應避免接觸。一旦接觸，它應該從一開始就變直。
2）相鄰兩柜頂部水平故障小于1.5mm，排柜頂部水平故障小于4mm。
3）相鄰兩柜邊緣粗糙度為0，成排柜表面粗糙度小于4mm。
4）柜體間接縫空位小于1.5mm。
5）所有緊固件均鍍鋅。螺栓露扣長度相同，在2～5扣之間。
三。從第二個櫥柜開始，依次拉直每個櫥柜。并排固定，最后將繩子卸下，將端柜從頭拉直，固定連接。
4。使用上述方法查找并固定第二到第四行櫥柜。
（4）總線連接
1。確認總線標準和數量符合要求，兩條饋線相序是否相同。
1）母線制造工藝符合標準要求。
2）母線相序標識清楚。
2。連接總線
1）力量要均勻，團結，溫柔。
2）母線搭接面平整，無氧化膜，鍍銀層不可銼平，均勻涂有電動復合脂。
三?？偩€連接
1）所有的緊固螺栓必須鍍鋅，平墊和拉伸彈簧墊必須徹底。
2）用力矩扳手檢查擰緊力矩應在標準要求范圍內（按GBJ149-1990規定），10kV母線距地相距125m以上，按GBJ149-1910表2.1.13-1。
（5）機柜接地檢查
1。柜體與根部槽鋼連接牢固。
2。門上的接地螺栓用軟電線與柜體連接牢固，與能開門的電器接地。
（6）開關柜機械部分檢查
1。看開關柜的外觀
1）柜體表面無脫漆、銹蝕現象。
2）所有緊固螺栓齊全、無缺陷、緊固。
3）柜內照明齊全
2。檢查轎廂的機械動作和鎖緊情況，檢查分合接地刀的動作和鎖緊情況。
1）小車滾輪與軌道配合均勻，小車推拉簡潔，無晃動。
2）用安全隔板開閉絡脈，無卡阻現象。
3）用接地刀正確鎖車。接地刀分合，指示正確。
（7）開關柜電氣元件檢查
1。嚴格檢查各種觸電觸點，開關點順序正確。
在電擊器上涂抹紅色導電油脂，檢查觸點壓痕。應清晰、均勻，觸點的穿透深度應符合制造商的規定。
2。查看帶電部件的地對地間隔。
1）局部接地間距（>100 mm）
2）局部接地間距（>4mm）
三。檢查施工圖二次接線是否正確，元器件制造是否符合規劃要求。
1）用萬用表或測試燈檢查連接是否正確。
2）部件配置滿足規劃要求。meidiaocnc.cn
