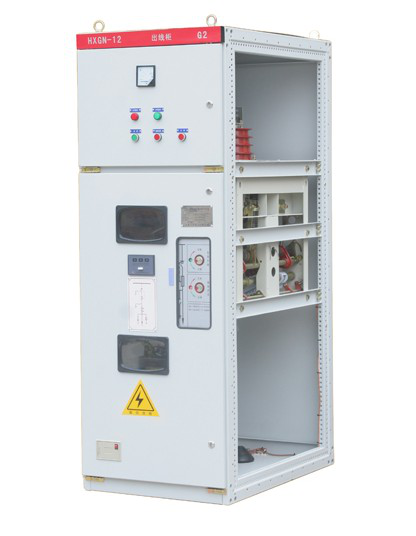

貴州環網柜 環網柜 10kv環網柜技術參數及要求
1。環網柜采用SF6絕緣,電壓互感器柜、變壓器柜采用空氣絕緣。柜式斷路器可采用真空斷路器或SF6斷路器,負荷開關采用三站SF6負荷開關,與型式試驗報告一致。負荷開關電壽命應達到E3級,斷路器電壽命應達到E2級。一種
2。環網柜氣囊內SF6的相對壓力不應超過1.4bar。為了保證氣囊的密封性能,選擇了機器人的激光焊接技術。安全氣囊防護等級為IP67。整個充氣外殼應符合iec規定的“封閉式壓力系統”的要求。年漏風量小于0.5%。免維護30年,無需再充氣。一種
環柜應具有完善的五防聯鎖功能。一種
4。結構型式:全絕緣金屬封閉式。電纜接頭與電纜引入線(孔或線夾)的距離大于370mm。柜體內套及支撐絕緣子采用阻燃材料制成。爬電比距離必須符合標準要求。meidiaocnc.cn
