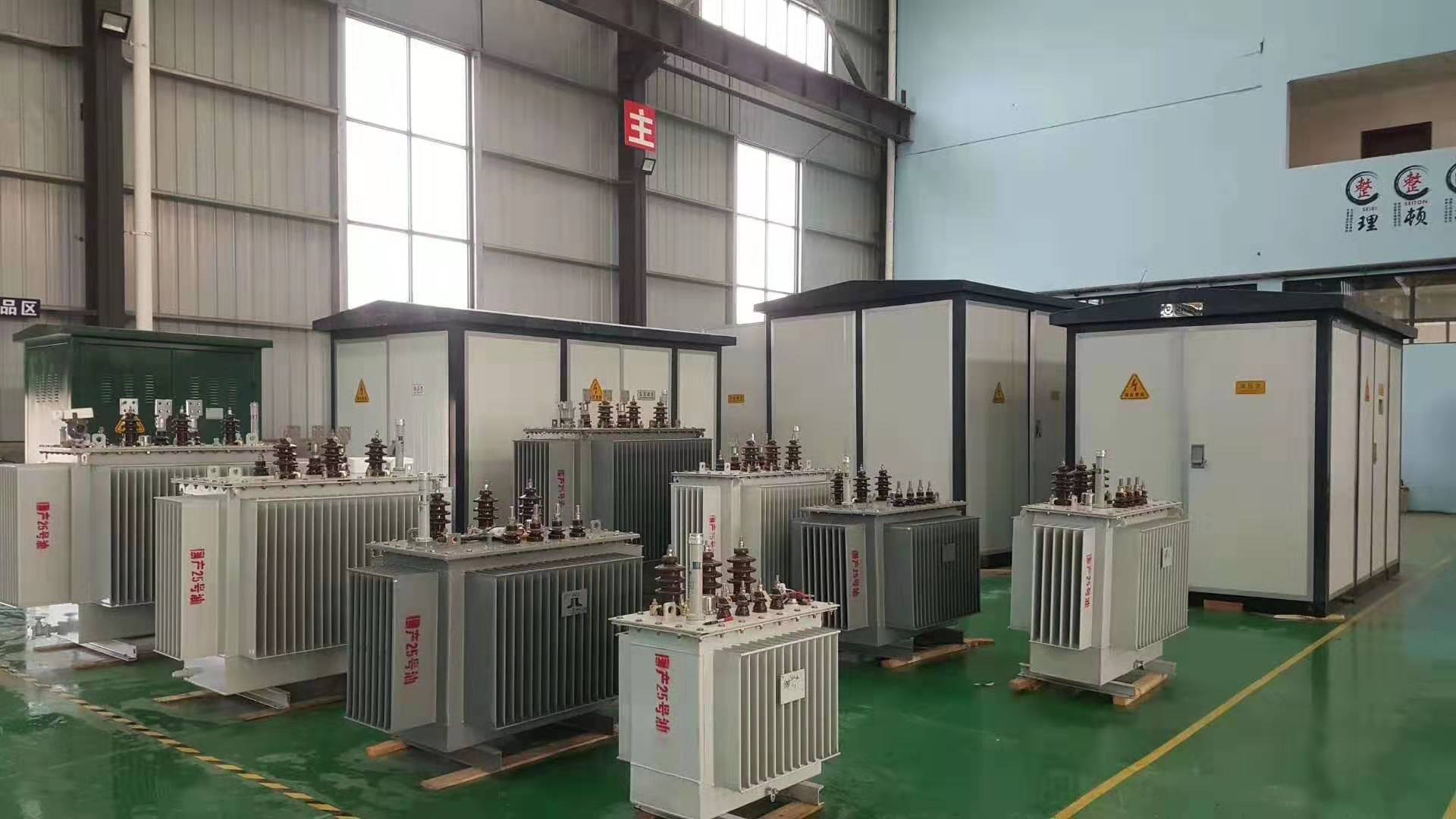

貴州箱變廠家美式箱變的缺相保護

隨著城市電網改造，美式箱變由于其體積小、安裝方便、全絕緣且能深入負荷中心等，一系列優點而得到越來越多的應用。特別是許多城市逐步將10 kV架空線改為電纜供電，更使得美式箱變成為城網改造的首選設備。
我國配電網12 kV為中性點不接地系統。而美國15 kV （相當于中國的12 kV）的電網為中性點接地系統，中國市場上的美式箱變?yōu)镈y繞組，一般采用噴射式熔斷器和后備限流熔斷器串聯對箱變進行保護。熔斷器用來保護變壓器二次側過載和短路，后備熔斷器用來保護變壓器內部短路大電流故障。變壓器原理接線如圖1所示，變壓器的鐵芯為三相三柱，當高壓A相熔斷器熔斷時，A、C相串聯成一個支路，B相繞組為一支路，UBC施加在并聯支路上，A、C繞組的電壓為1/2的線電壓、B相仍為線電壓, 低壓a、c相電壓降1/2，b相電壓正常，a、c相所接的電器設備（電視、冰箱、空調等）會因欠壓而燒毀。在標準中規定，當高壓組合電器的熔斷器任何一相熔斷時，必須由聯動機構撞開三相負荷開關，避免系統的缺相運行。
就目前美式箱變實際使用的情況來看，多數未采取缺相保護措施。現就美式箱變?nèi)毕啾Ｗo(hù)的危害，綜合國內外的技術特點，提出了幾種解決方案。
1 二次側加裝缺相保護器
缺相保護器的工作原理接線圖如圖2所示。當保護器所接電網上端某相斷線或相電壓嚴重降低到額定值的70％，則電子缺相保護器觸點動作閉合，從而觸發控制斷路器分閘，避免系統缺相運行，從而防止低壓用電設備過熱燒毀。
該方案成本低，能避免變壓器的缺相運行。是目前美式箱變?nèi)毕啾Ｗo(hù)普遍采用的方式。缺點是單相熔斷器熔斷，出線端缺相保護器動作后，變壓器內仍然帶電，不能從根本上解決問題。
2 高壓缺相聯動保護模式
前一方案不能有效切除變壓器高壓電源實現有效的缺相保護，提出了如下方案。
方案中需要為傳統的美式箱變負荷開關加裝電動機構。電動機構的控制整合了低壓缺相保護器的電動機構控制的部分功能，當檢測到缺相時，保護模塊分閘繼電器動作，觸點閉合使分閘繼電器線圈帶電，從而使其觸點閉合驅動電動機構，電機轉動分?jǐn)嘧儔浩鞯母邏弘娫?，避免了變壓器的缺相運行。正常時，電動機構由變壓器二次側對蓄電池充電，充分利用了變壓器二次輸出電源，無需專用電源設備。
3 真空斷路器保護
真空斷路器保護類似于預裝式箱變（即歐式箱變）的保護方式。只是該方案中，油浸式美式環網柜中的斷路器單元整合在美式箱變中，通過對控制器的整定來實現對變壓器的保護。正常情況下，斷路器可以承載持續電流，并且其額定開斷值遠大于熔斷器。可復位的斷路器代替一次性的熔斷器，可以迅速恢復供電，縮短了停電時間和傳統的由于更換熔斷器而增加的費用，提高了供電質量。同時由真空斷路器開斷負荷和故障電流，避免了傳統的油浸式美式箱變的負荷開關對變壓器油的污染，延長了變壓器的使用壽命。
瞬時分閘附件擴大了在大故障電流水平時與上級線路設備的配合。當電流高于預設的故障電流水平時，瞬時分閘附件使控制器繞過正常的TCC延時，從而消除原來的延時。可選的三相接地（TPG）脫扣控制器提供改進的系統配合，可以由電纜或架空饋線輸入?？刂破饔伸`敏的接地保護，當檢測到較低水平的接地故障電流時可以快速的開斷故障電流。meidiaocnc.cn
