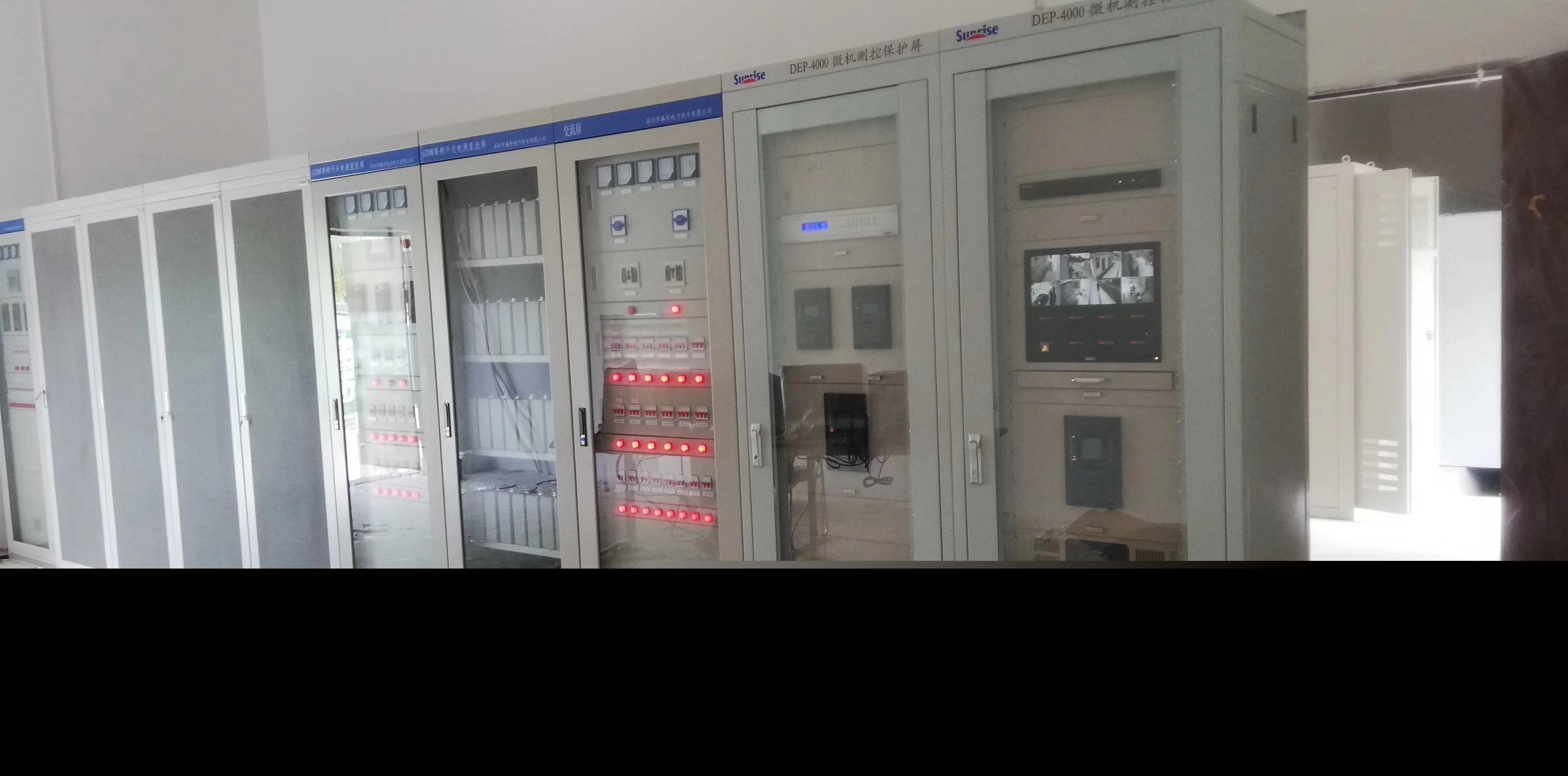

配電柜貴州配電柜廠的接線標準

第一，貴州配電柜廠接線注意事項：

一。首先，要保證導線截面能承受與柜內元器件損耗和發熱相同的正常工作電流，使溫度高于柜外，留有足夠的裕度。控制回路的接線還應考慮特殊條件下的抗拉強度要求。

2.控制柜柜門上有按鈕等部件，因此將備用線放在柜門上是非常必要的。由于現場很可能根據實際工作情況對電路進行修改和增加，而且柜門上的線束通常由繞線管保護，所以在現場給柜門上的元器件加電線特別麻煩。所以備用線的顏色也是非常顯眼的黃色，所以在柜內修改后增加的電路會一目了然。

三。控制線的端子處理必須使用專用銅接頭和與其配套的標準壓接工具。生產廠家發現斜嘴鉗的刃口用于剪切壓接或其它鉗的應力面用于平面擠壓壓接。但使用這些方法最大的問題是，每根線端接頭的壓接質量會隨著接線人員的握力和接線人員手腕的疲勞程度而發生很大變化。握力過大會導致銅接頭和銅線一起被切斷。如果握力較小，只能保證銅接頭暫時不脫離銅線。但是，這些問題在一般檢查中是找不到的，這將給復雜的野戰維修帶來更多的“試題”。當然，產品質量沒有保證。meidiaocnc.cn

二，貴州配電柜廠導體連接標準：

一。配電盤絕緣導線的最小橫截面積應為1.0平方毫米。對于低級電子線路，允許使用橫截面積小于1.0平方毫米（但不小于電子設備制造商對已安裝導線橫截面積的要求）的導線。橫截面積不大于8mm時？其彎曲半徑應大于其外徑的3倍。配電盤面板等活動部分的過渡導線應有足夠的繞線能力。

2.連接線的絕緣應防潮、防霉、阻燃，絕緣電壓等級為：當線路工作電壓小于等于100V時，絕緣電壓等級大于等于250V；當線路工作電壓大于100V時，絕緣電壓等級小于等于250V對450V，絕緣電壓等級應大于或等于500V。

三。導線應嚴格按照圖紙正確連接到指定的端子上。

四。接線整齊、清晰、美觀，導線絕緣良好，無損傷。

5。外部接線不得對設備內部造成額外應力。

6.按端子標記接線。

7。連接電源指示燈線徑1.5mm2。

8。進入斷路器和漏電開關的單回路導線最小直徑為1.5mm2。

9。單主回路最小線徑為1.5mm2。

10。開關跨接線最小線徑為2.5mm2。

11。變壓器一次繞組的最小線徑為1.5mm2。

12?？刂凭€電源跳線最小線徑為1.5mm2。

13。控制線最小線徑為1.0mm2。
