成套開關柜廠家 告訴你幾種低壓開關柜特點
編輯：義興電氣 時間：2022-04-15
成套開關柜廠家 告訴你幾種低壓開關柜特點

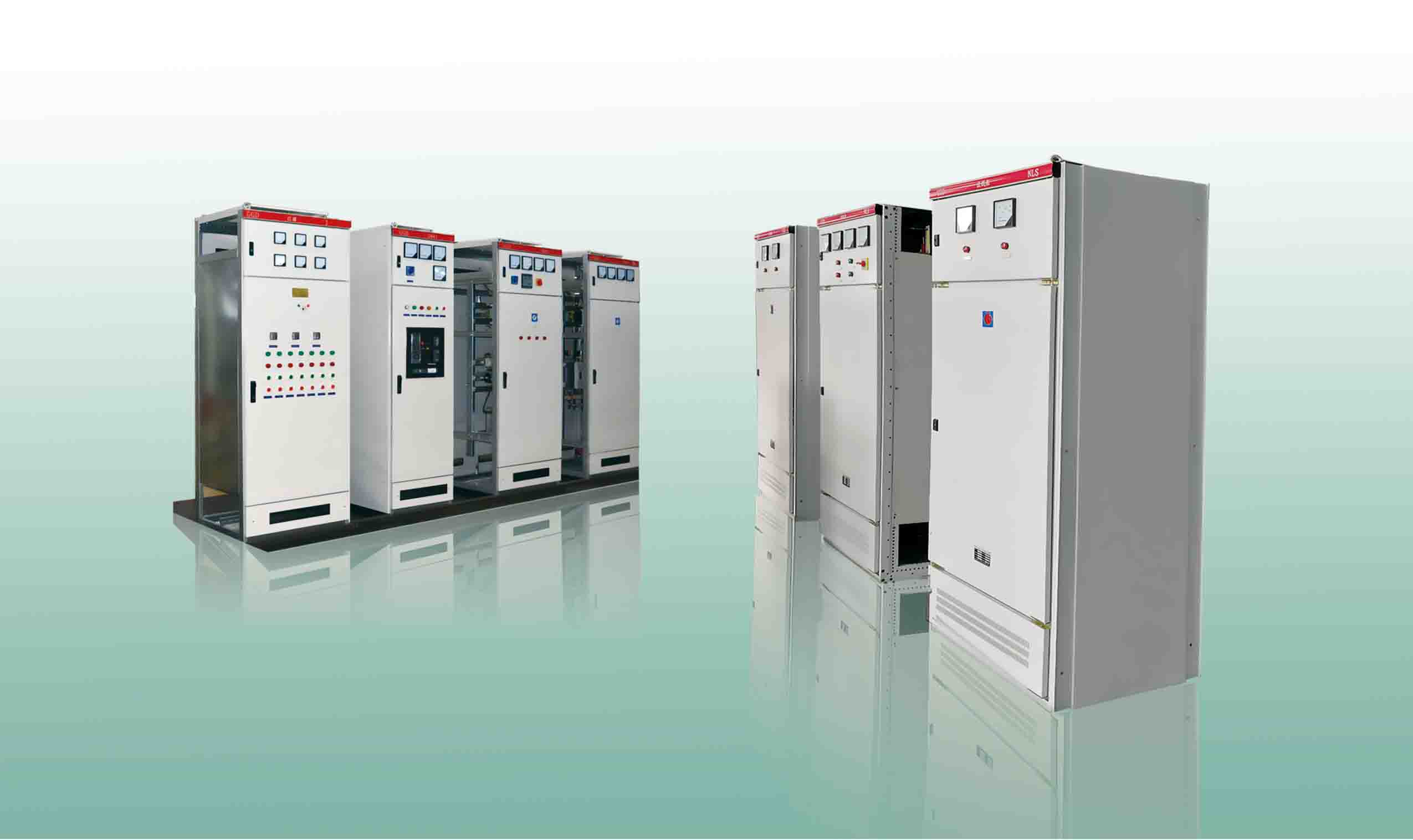

1.GGD系列開關柜
1.1應用GGD型交流低壓配電柜適用于變電所、電廠、廠礦企業等用電單位交流50赫茲、額定工作電壓380V、額定工作電流1000-3150a的配電系統，用于電力、照明、配電和控制發電和配電設備。
GGD型交流低壓配電柜是根據能源部、廣大電力用戶和設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。該產品具有破碎能力高、動態熱穩定性好、電氣方案靈活、組合方便、系列化、實用性強、結構新穎、保護等級高的特點。可作為新一代低壓開關設備使用。
1.2結構特點①GGD型交流低壓配電柜柜體采用總柜形式，框架部分采用8MF冷彎型鋼焊接組裝，20個裝模孔，總系數高。②GGD柜應充分考慮散熱。在機柜的上下兩端有不同數量的散熱孔。當柜內電氣元件受熱時，熱量會上升并通過上槽孔排出，而冷空氣則通過下槽孔不斷補充到柜內，使密封柜自下而上形成自然通風通道，達到散熱的目的。③根據現代工業產品造型設計的要求，GGD機柜采用黃金分割比法設計機柜外形及各部分的截面尺寸，使整個機柜美觀清新。④必要時可將機柜頂蓋取下，方便現場主母線的組裝和調整。柜頂四角設有吊環，用于吊裝和運輸。⑤機柜防護等級為IP30。用戶還可以根據環境要求在IP20和IP40之間進行選擇。
2 GCK系列開關柜
2.1用途GCK低壓抽出式開關柜（以下簡稱開關柜）由配電中心（PC）柜和電動機控制中心（MCC）組成。該裝置適用于交流50（60）赫茲、額定工作電壓小于或等于660V、額定電流4000A及以下的控制和配電系統，作為配電、電動機控制和照明配電設備。
GCK開關柜符合iec60439-1《低壓開關設備和控制設備》、gb7251.1-1997《低壓開關設備和控制設備》、GB/t14048.1-93《低壓開關設備和控制設備通用規則》。具有較高的分?jǐn)嗄芰?、良好的?dòng)態和熱穩定性、先進合理的結構、靈活的電氣方案、系列、通用性強、各種方案組合、機柜的任意組合。它具有電路數量多、節省占地面積、保護水平高、安全可靠、維修方便等優點。
2.2結構特點①整機采用組合式組裝結構，模塊孔安裝，零部件通用性強，適用性好，標準化程度高。②機柜上部為母線室，前部為電氣室，后部為電纜進出室，各室之間用鋼板或絕緣板隔開，確保安全。③MCC柜抽屜室的門與斷路器或隔離開關的操作手柄機械聯鎖，只有手柄在斷開位置時才能打開。④受電開關、聯絡開關、MCC柜抽屜有三個位置：開位、試驗位、關位。⑤開關柜頂部可根據受電需要設置母線橋。
3 GCS系列開關柜
3.1應用GCS型低壓抽出式開關柜，用于三相交流頻率50赫茲、額定工作電壓4000伏（690伏）、額定電流4000安及以下的發電、供電系統的供配電、電動機集中控制和電容補償。廣泛應用于電廠、石油、化工、冶金、紡織、高層建筑等場所。也可用于大型電廠、石化系統等自動化程度高、計算機接口的場所。執行標準：產品符合gb7251.1-1997《低壓開關設備和控制設備》和JB/t9661-1999《低壓抽出式開關設備》的要求。
3.2結構特點：①框架采用8MF開口截面鋼，主框架安裝有9.2mm安裝孔，模塊E＝20mm和100mm，使框架裝配靈活方便。②開關柜各功能室相互隔離，其隔間分為功能單元室、母線室和電纜室。每個腔室的功能相對獨立。③水平母線水平布置在柜后，提高母線的抗電能力，是使主回路具有高短路強度能力的基本措施（4）電纜室的設計使電纜進出方便。⑤抽屜高度模塊為160mm。抽屜只改變高度和尺寸，寬度和深度保持不變。功能單元相同的抽屜具有良好的互換性。機組回路額定電流400A及以下。⑥抽屜面板應有明顯的開、關、試、退等位置的標志。抽屜單元設有機械聯鎖裝置。1抽屜單元是主體，具有抽屜式和固定性。它可以混合使用，也可以隨意使用。⑦機柜防護等級為IP30 IP40，也可根據用戶需要選擇。meidiaocnc.cn
