變壓器 干式變壓器 干式變壓器繞組的接線方式

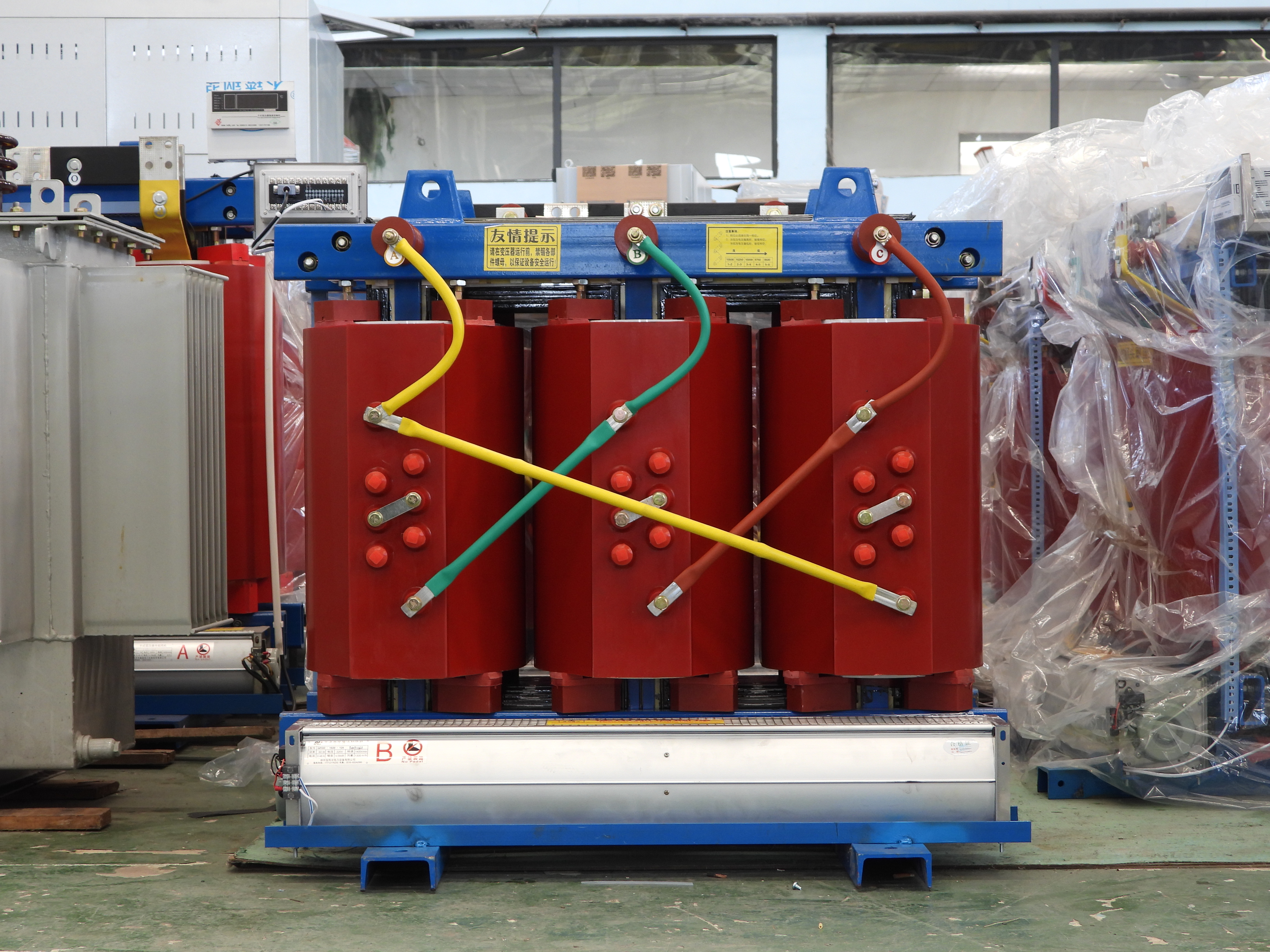

干式變壓器干式變壓器的接線方式是干式變壓器的重要組成部分。干式變壓器的接線方式也多種多樣。對于干式變壓器的接線，必須提高其接線效率，提高其安全性能。干式變壓器線路多，接線端口多。為了保證干式變壓器的接線質量，提高干式變壓器的接線效果，使干式變壓器安全有效地運行，必須正確連接干式變壓器與普通繞組的這些接線端口。干式變壓器進行繞組接線時，應掌握哪些方法？如何進行連接？

干式變壓器接線組別是干式變壓器一次繞組和二次繞組組合的表示；

普通干式變壓器繞組有“三角形連接”和“星形連接”兩種連接方式，在干式變壓器接線組別中，“d”表示三角形連接，“yn”表示中性線星形連接，Y表示星形連接，n表示中性線連接；“11”表示干式變壓器二次側線路電壓uab330度（或超前30度）。干式變壓器接線組別用大寫字母表示一次側（或一次側），小寫字母表示二次側（或二次側）。Y（或Y）是星形連接，D（或D）是三角形連接。數字由時鐘表示，時鐘用于表示一次側和二次側線路電壓的相位關系。一次側線電壓相量作為分針，固定在12點鐘位置，二次側線電壓相量作為小時針。

“YN，D11”，其中11表示：當一次側線電壓相量（作為分針）指12點鐘位置時，二次側線電壓相量在11點鐘位置。也就是說，二次側的線電壓UAB滯后于一次側的線電壓uab330度（或超前30度）。干式變壓器的兩個繞組組合成四組接線：“Y，Y”，“D，Y”，“Y，D”和“D，D”。中國只使用“Y，Y”和“Y，D”。由于y有兩種連接方式，一種是帶中性線，另一種是不帶中性線，不帶中性線，不加符號，帶中性線，字母y后面加字母N，N表示中性點有出線。Yn0接線組，UAB和UAB重合，小時和分鐘引腳均為12。”在新接線組中，12”用“0”表示。

　　干式變壓器連接繞組的方法有很多種。要多方面注意接線方法，確保運行安全，真正提高干式變壓器的使用效率，使干式變壓器運行更好！meidiaocnc.cn
