貴州抽屜柜抽屜式和固定分區式高低壓柜選型探討

在我國工程實踐中，400V低壓柜的選型常采用抽屜柜式或固定分區式。對此，同行之間也會有爭論。特別是在數據中心低壓配電系統中，對于抽屜式或固定分區式的配電方式，人們有不同的看法。結合多年的工程實踐，我與大家討論并分享以下內容：
一。固定分區式低壓柜是一種插入式開關，安裝在獨立的固定分區室內。開關插件式結構將主體和底座分開關閉。底座固定在底板上，背面便于連接電纜引出，開關本體可帶電拉出，便于維修或更換。該結構適用于變壓器后面板級的供電輸出。塑料外殼開關本體與底座接觸面大，夾緊平穩，接觸牢固。開關、母線、一次電纜、二次接線空間獨立，通風散熱良好，裝置接線、保護、維護安全方便。

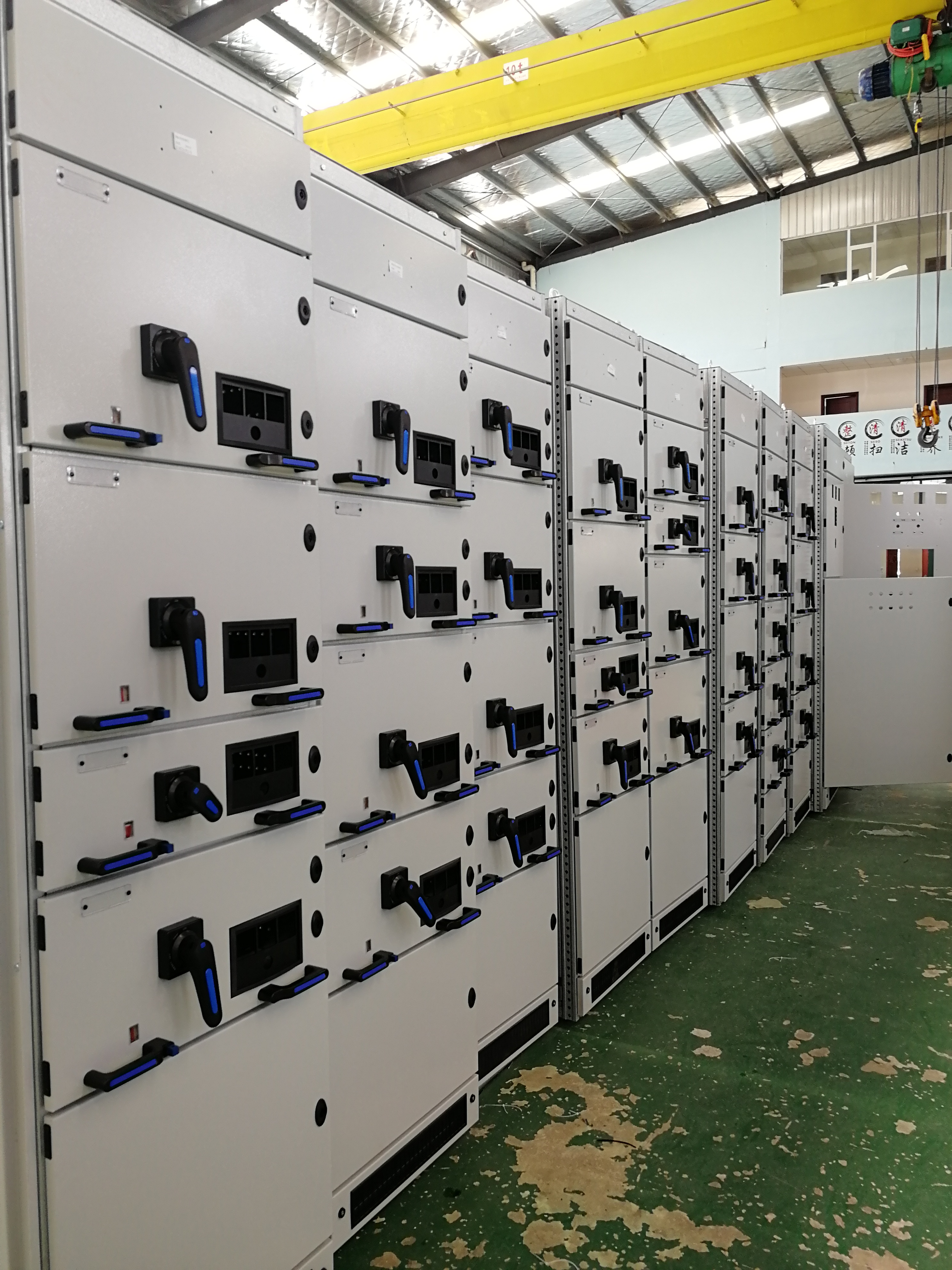

2。抽屜柜將開關、接觸器熱繼電器等部件集中在一個抽屜單元中。這種類型的優點是可以同時提取多種成分，便于整體快速更換。一般用于多回路、小容量場合，如MCC柜、照明控制等；但由于選用抽屜式連接器，大容量時（如開關量大于100a），導軌和背面插件的誤差不明顯，接觸點會被加熱甚至燒焦。

三。數據中心用戶低壓柜饋電輸出一般不含接觸器熱繼電器等元件，完全不需要抽屜式結構，多為250A塑料外殼開關。抽屜柜的選擇不僅存在安全隱患（需要長時間的操作和反復抽取才能反映出來），而且在散熱、設備布線、保護和維護等方面也不方便。二次端子與一次電纜端子在同一空間，多功能測量儀表等數據傳輸線的敷設也會受到強電干擾，可靠性低于固定分離式。由于抽屜結構的增加，經濟性略低于固定隔斷式
四。數據中心負荷相對穩定。為了給數據中心供電，一般都是滿負荷匹配。據悉，許多數據中心發現抽屜的熱量在運行過程中不易散失。為了減少熱量，運行維護人員選擇打開柜門，采用風扇強制冷卻的被動方式，甚至調整和切斷輸出電路，以降低數據中心的功率。我認為這與施工階段抽屜的選擇有關，后續的補救措施也無可奈何。meidiaocnc.cn
