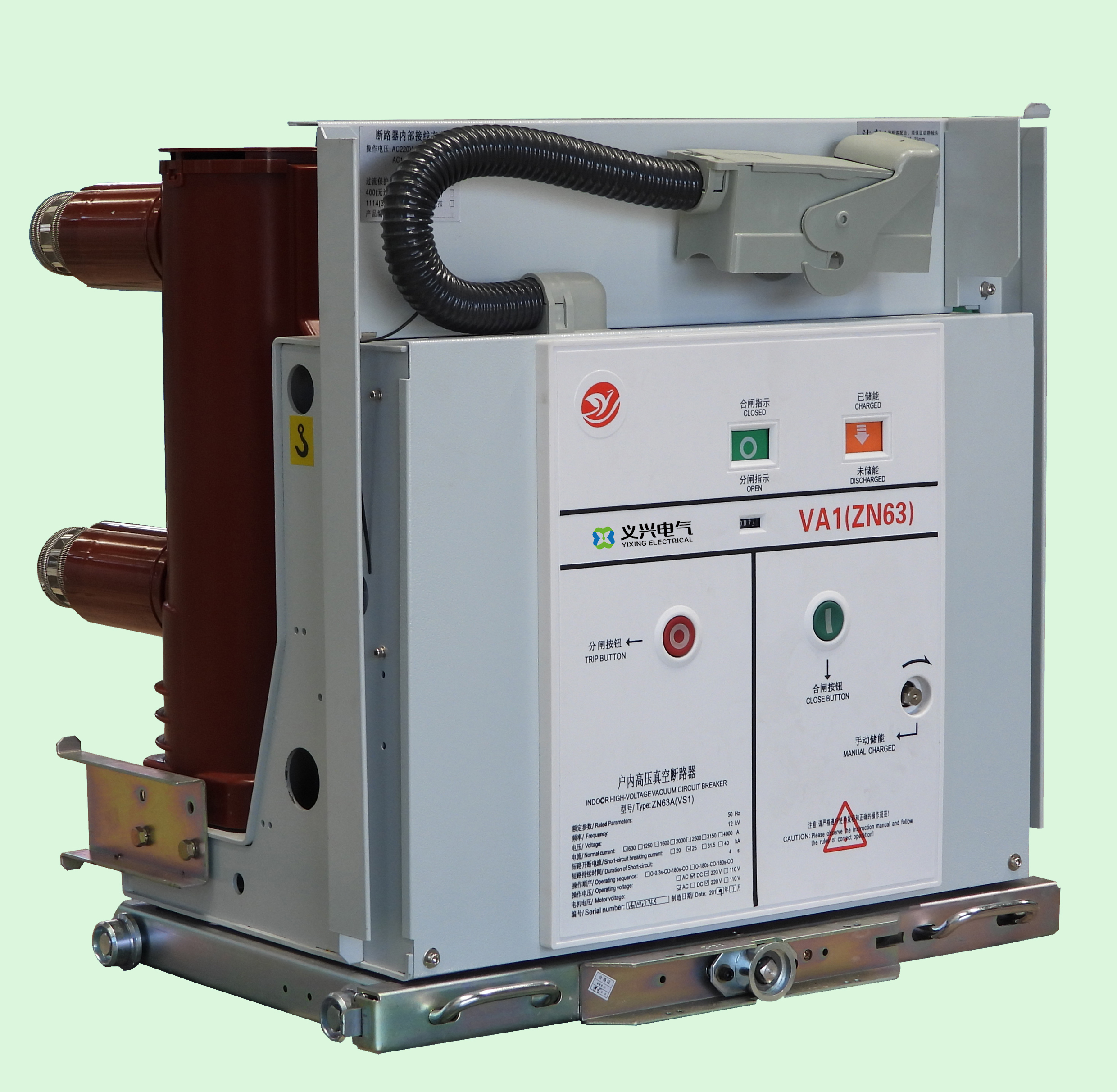

貴州斷路器  真空斷路器    斷路器  VS1真空斷路器基本說明

一、 概述

VS1真空斷路器主要用作室內開關柜，三相交流額定電壓。用于電站、變電站、工礦企業等領域?qū)﹄姎庠O(shè)備進行控制和保護，特別是在運行頻繁的場所。本產品采用操動機構與車體結合的結構設計，可安裝固定工作或加推進機構組成手推車單元。

2、 使用環境

一。工作環境溫度要求：高溫不超過40℃，低溫不低于-15℃，可在-30℃儲存和運輸。

2。工作場所的海拔高度不得超過1公里。同時，環境中不得含有火災、爆炸等危險因素?？諝庵胁坏煤袊?yán)重污染和化學腐蝕性氣體。工作場所不得長期劇烈振動，地震烈度不得超過8度。

三?？諝庀鄬穸纫螅喝掌骄挡怀^95%，月平均值不超過90%，飽和蒸汽壓日平均值不超過22mpa，月平均值不超過18mpa。

3、 結構特征

1.VS1真空斷路器主電路部分設計為三相落地式結構，滅弧機構安裝在筒式絕緣裝置中，采用特殊加工的樹脂材料澆注。它具有實時滅弧、抗漏電、快速電弧切割等優點。設備的整體結構設計能有效減少滅弧機構表面積灰，既能防止外界因素的干擾，又能保證設備在濕熱或惡劣環境條件下對電壓呈現高阻狀態。

2。滅弧機構由真空斷路器和中間密封陶瓷或玻璃材料制成。該結構由銅材料觸頭和環形磁場觸頭組成。該觸頭具有電磨損率低、使用壽命長、耐壓等級高、絕緣強度穩定可靠等特點，應用電弧時能迅速恢復狀態，分?jǐn)嗄芰Φ汀?/span>

三。操作機構是設備中關鍵設備采用的平面布置的彈簧儲能方式，具有手動和電動兩種儲能功能。機械箱由四塊隔離板分為五個裝配室，分別用作儲能、緩沖、傳動和跳閘動作裝置。此外，在機構前端設有開關按鈕，方便操作者快速找到。

4、 維護和服務

1.VS1真空斷路器在正常使用過程中，必須定期對設備進行檢查和維護。在此期間，應清洗設備表面受污染和潮濕的部件。然后用工頻耐壓法檢查真空度。如果外部光線較弱，則正常，但如果連續出現故障，則應更換真空滅弧機構。

2。當設備長期存放和放置時，一些活動部件會被堵塞，因此需要進行至少5次的儲能和開啟操作來恢復設備。

三。安裝或使用時，不得用特別硬的物體撞擊設備，不得隨意更換與原型號、規格不同的內部部件。

4、操作人員維護或者保養的時候需要對VS1真空斷路器機構的結構進行初步了解，其安裝調試設備性能以及維護檢修等重要知識需要全面清楚，對運行過程中出現的問題給予記錄有必要時需通知生產廠家。更多資訊請關注義興電氣meidiaocnc.cn
