1.概述

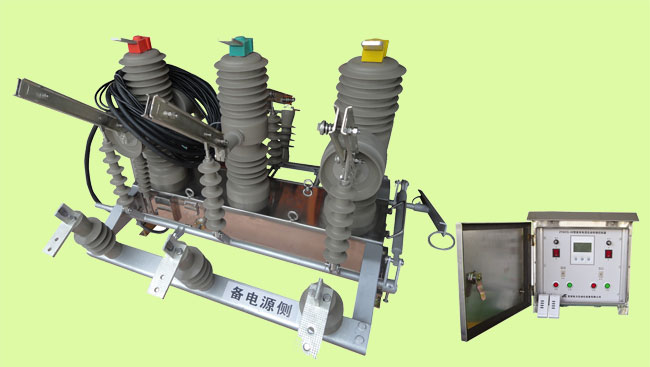

ZYKCQ-70型高壓雙電源互投裝置（以下簡稱裝置）是由一臺高壓真空斷路器和智能控制器兩部分組成。應用于交流50赫茲、額定電壓12KV、額定電流至630A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障停電時,切換裝置可以完成與備用電源的自動切換,以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所,作為保證連續供電的重要電氣控制裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的自投自復型雙路電源自動切換產品。產品在設計上保證了兩路高壓電源的完全隔離，同時采用完善可靠的機械和電氣連鎖，因此具有非常高的安全性和可靠性。該產品適用于對供電可靠性和安全性要求較高的雙電源電力用戶，作為雙電源供電系統的控制和保護設置。
產品廣泛使用于油田、礦山、冶金、化工、鐵路、通訊、機械等10kV配電線路，工礦企業10kV線路。

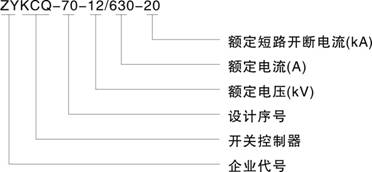

2.型號及其含義


3.符合標準
3.1 IEC 60947-1 總則
3.2 IEC 60947-6-1 (1989) <<自動轉換開關電器>>
3.3 GB 14048.11
3.4 IEC 60947-2 GB14048.2 <<斷路器>>
4.正常工作條件
4.1周圍空氣溫度上限值不超過+55℃,下限值不超過-25℃。
4.2安裝地點的海拔高度不超過2000米。
4.3大氣的相對濕度在周圍空氣溫度為+40℃的時不超過50%，在較低的溫度下可以有較高的濕度;最濕月的
月平均最低溫度為+25℃時,平均最大相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝露。
4.4污染等級為三級。
4.5運行地點無強烈震動和沖擊,無腐蝕金屬和破壞絕緣的有害氣體,無嚴重塵埃,無導電微粒和爆炸危險物質。
5.主要技術參數

7.智能控制器
7.1 控制器主要技術參數：
7.1.1額定電壓：AC220V允許偏差-15%~+10%；
7.1.2額定頻率：50HZ允許偏差-5%~+5%；
7.1.3波形畸變<10%
7.1.4機械壽命：（N-R-N循環）為10000次
7.1.5過流可調范圍：3-6A
7.1.6速斷可調范圍：3倍、4倍、5倍、6倍
7.2 產品特點
7.2.1配有LCD顯示屏、故障報警;
7.2.2抗干擾能力強、精度高;
7.2.3保護功能齊全;
7.2.4自動啟動往復切換;
7.2.5切換時間延時可調、動作時間準確;
7.2.6手動自動和無線遙控分、合閘功能;
7.2.7防涌流、防過流、體積小、分?jǐn)喔?、結構緊湊、外形美觀;
7.2.8防腐性能好,供電可靠;
7.2.9無噪音運行,節能低耗,安裝方便操作簡單,穩定性能高。
8.調試與安裝
8.1 調試
    * 安裝之前請按下面方法進行調試，調試正常后方可投入使用。
8.1.1 主備電互投調試
8.1.1.1按控制器上的標識，將配套的電纜與裝置中高壓真空斷路器上對應航空插座安裝、擰緊。
8.1.1.2給主、備電源供電。
8.1.1.3開啟控制器的兩個電源開關，產品進入工作狀態。此時常電供電，如果常用電源投退刀閘處于合閘位置，則延時5秒鐘后裝置中的高壓真空斷路器合閘送電；若常用電源投退刀閘處于備用電源投退合閘狀態或其他狀態，則先使裝置中的高壓真空斷路器分閘，在確認其已處于分閘狀態后，經延時后投上常用電源投退刀閘，再在確認刀閘已到位的情況下，再延時5秒鐘后使裝置中的高壓真空斷路器合閘。關閉常電開關，控制器檢測到常用電源失電，則接上述處理步驟，先使裝置中的高壓真空斷路器分閘，再投上備用電源投退刀閘，再使裝置中的高壓真空斷路器合閘送電，完成一次轉換過程（常電→備電）。再打開常電開關，控制器檢測到常用電源來電，則自動使裝置中的高壓真空斷路器分閘，再投常用電源投退刀閘，然后使裝置中的高壓真空斷路器合閘，完成一次轉換過程（備電→常電）。
8.1.2 過流保護檢測
本產品出廠設定值過流為電流互感器二次側5A，速斷為二次側15A，可根據用戶的需要進行更改。通過升流器給高壓真空斷路器加上大電流，使二次側電流大于5A，轉換裝置由于過流而將進行合閘閉鎖處理分?jǐn)喈?dāng)前裝置中合閘工作的高壓真空斷路器，兩路電源均不可再自動轉換。解鎖的方法為手動按動面板上的相應的合閘解鎖按鈕，或通過遙控器進行遙控合閘解鎖。
8.1.3 遙控調試
8.1.3.1遙控器分、合閘操作：本雙電源互投裝置配有遙控器，可以進行無線遠程控制分、合閘操作：
8.1.3.2遙控器分閘操作：持續按動遙控器上的“開鎖”按鈕2秒以上進行分閘操作，同時裝置將進行合閘閉鎖處理。
8.1.3.3遙控器合閘操作：持續按動遙控器上的“閉鎖”按鈕2秒以上進行合閘解鎖操作。

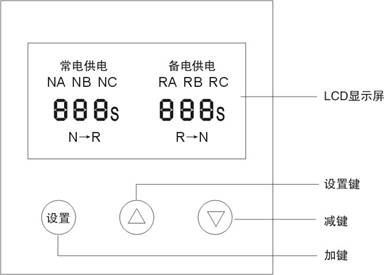

8.1.4 LCD顯示屏設置


8.1.4.1面板上采用大屏幕高檔翠綠背光中文LCD顯示屏顯示工作狀態,平時運行中開啟弱背光便于在任何環境下觀察。在長按"設置"鍵2秒后,控制器進入?yún)湓O(shè)置菜單,同時強背光點亮以便清晰查看、修改參數。
8.1.4.2LCD顯示屏上顯示常用電源(NA、NB、NC),備用電源（RA、RB、RC）,當任何一路電源停電時則該電源對應的字母不均顯示。當任何一路電源發生了故障時將切斷供電并發出報警。
8.1.4.3控制器參數設置
例:原設置定為出廠默認值,現修改為N→R時間20S,R→N時間為5S
a.進入?yún)?shù)設定模式
在正常顯示狀態下,長按"設置"鍵2秒再釋放,控制器將進入?yún)?shù)設置模式,同時強背光點亮,LCD屏將顯示設定N-R時間界面。

 b.更改常用電源轉換至備用電源延時時間
LCD屏顯示N-R時間,通過面板上"加鍵"、"減鍵"進行時間的步進增、減。若長按"加鍵"、"減鍵"超2秒將進入快速增、減模式,時間值將進行快速加減操作,釋放按鍵即可停止。用戶可依具體情況配合處理,以達快速精確設置參數值。

c.更改備用電源轉換至備用電源延時時間
繼續短按"設置"鍵,LCD屏顯示R-N時間,通過面板上"加鍵"、"減鍵"進行時間的步進增、減。若長按"加鍵"、"減鍵"超2秒將進入快速增、減模式,時間值將進行快速加減操作,釋放按鍵即可停止。用戶可依具體情況配合處理,以達快速精確設置參數值。

 d 更改雙分報警模式
繼續短按"設置"鍵,LCD屏顯示BJ方式,通過面板上"加鍵""減鍵"進行報警方式的步進更改。"ON"表示報警開啟,"OFF"表示報警關閉。

 e 退出參數設置模式
繼續短按"設置"鍵,自動控制器將循環以上步驟2~4。若設定完成想退出參數設定模式,請長按"設置"鍵3秒即可退出參數設置模式,返回正常顯示界面。若不按任何鍵,等待20秒自動控制器也可以自動退出參數設定模式,返回正常顯示界面。

注意:在設置過程中,如參數不需修改,直接短按"設置"鍵進入下一參數項設置即可。在進入下一參數設置的同時,上一參數項修改的內容已經快速保存.用戶不必循環輪顯每一項,修改完成就可按上面步驟5操作方式退出參數設置模式,請?jiān)谠O(shè)定完成后再查看一遍。
9 安裝

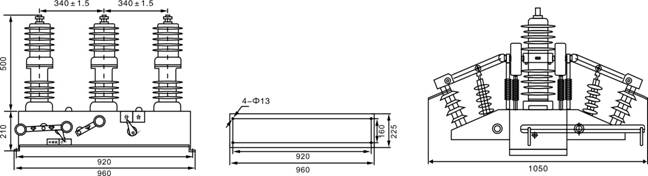

9.1互投裝置外形及安裝尺寸圖

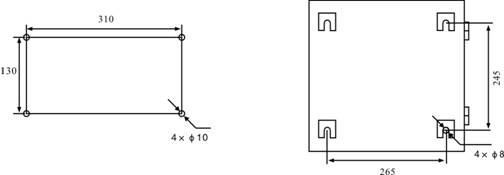

9.2  智能控制器安裝尺寸圖

注：高壓雙電源互投裝置和高壓PT安裝時，請按高壓安全絕緣距離隔離安裝。高壓側所用電纜必須采用相應電壓等級高壓電纜，且遵循相關安全絕緣距離規定走線。所有設備外殼必須安全可靠接地。低壓側電纜也需注意安全絕緣距離布線。

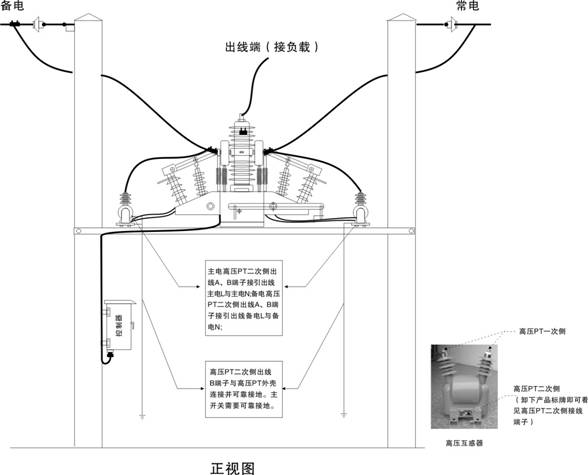

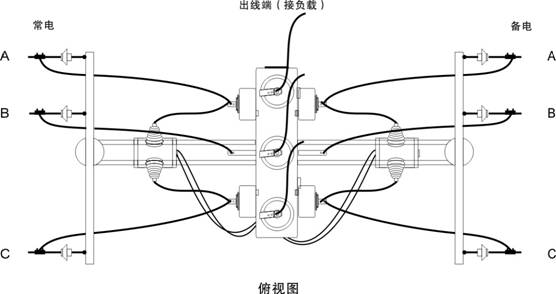

9.3  安裝方法


10.故障分析與排除
10.1正常工作的情況在打開智能控制器面板上的主電、備電電源開關后，面板狀態為一路電源指示合閘燈亮，另一路分閘燈亮，或兩路均顯示分閘指示燈亮。液晶屏則按本說明書8.1.4所示圖樣顯示。
10.2當智能控制器工作的時候，如果聽到里面有吱吱的繼電器抖動聲音，請關閉智能控制器面板上的主電和備電電源開關，檢查是否供電電壓過低，待恢復正常電壓后再啟動控制器。
10.3主備電通電后自動控制裝置不轉換，請檢查智能控制器面板左、右兩邊所對應的主電和備電電源開關是否打開?？刂破骱蜋C(jī)構相應航空插是否擰牢，同時觀察控制器面板液晶顯示屏上主電、備電是否欠壓（斷相）。
10.4自動轉換合閘后機構合了又分，請手動檢查機構是否合閘到位。
10.5如遙控器遙控?zé)o響應，請檢查遙控器是否配套正確（遙控器背面的編號應與箱體上的遙控器編號一致），遙控器是否有電，操作是否規范，控制器外的天線是否正常，外界環境下是否存在強電磁干擾。
10.6過流調節的電流過高或過低，請檢測所用的互感器和升流器是否正規是否準確。
備注：當用電的開關超負荷或手動分閘，則必須手動合閘（也稱解鎖）否則無法正常轉換。調試時當主備電都有電的情況下，主電不合閘要用手動合閘。當主電斷電備電不合閘情況也要用手動合閘解鎖，這樣調試正常方可正常投入使用。
